詳解氣動量儀測量原理
詳解氣動量儀測量原理

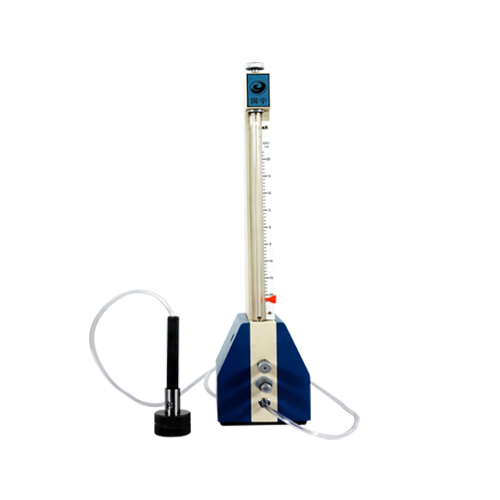

氣動量儀是由氣動長度傳感器、指示器(表)、空氣過濾器和穩壓器等組成的長度測量工具。使用氣動量儀可以進行不接觸測量，測量效率很高。氣動量儀適用于在大批量生產中測量內、外尺寸，也可用于測量孔距和軸孔配合間隙。用氣動量儀測量時，需要按被測尺寸配以相應的測頭(圖1)。氣動內徑測頭結構簡單,很適宜用于孔徑測量。它可以測量直徑為1.5毫米的小孔。氣動量儀的示值范圍較小,一般為±20～±100微米。按示值范圍不同，常見的分度值有0.5微米、1微米和2微米等幾種。允許誤差一般不大于一個分度值。
氣動量儀測量原理
氣動量儀測量原理是比較測量法。氣動量儀是根據流體靜力學和流體動力學原理，用壓縮空氣作介質，對長度尺寸進行測量的裝置。其測量方法是將長度信號轉化為氣流信號，通過有刻度的玻璃管內的浮標示值，稱為浮標式氣動測量儀；或通過氣電轉換器將氣信號轉換為電信號由發光管組成的光柱示值，稱為電子柱式氣動測量儀。
使用氣動量儀可以進行不接觸測量，測量率很高。氣動量儀適用于在大批量生產中測量內、外尺寸，也可用于測量孔距和軸孔配合間隙。用氣動量儀測量時，需要按被測尺寸配以相應的測頭。
